E&M是一个用于电话交换机和PBX上的通用中继信令技术。E&M中的信令和语音中继是分开的。E&M（Ear & Mouth或recEive & transMit）通常被形象地称为“耳朵和嘴”或“接收和发送”。

E&M信号定义一个中继电路和信令单元之间的连接类型，从E&M语音网关看来，E&M语音网关是接收PBX的E信号，向PBX发送M信号。

E&M接口通常用来连接PBX。E&M 接口的设备只能与有E&M接口的设备相互连接。

接口说明

A、E&M接口

提供2或4个E&M接口 (分别为E&M1、E&M2、E&M3、E&M4)。

音频通道为每个RJ45接口的3、4、5、6导线，接口电平按4线E&M音频规范。

E&M信令方式使用两条导线控制信令：E和M。为每个RJ45接口的8、7线，采用源控方式：M接地为“0”，M接-48V为“1”(接地为摘机信号，接-48V为挂机信号)。

特点如下：

l  挂机时，CNG1000-EM的M导线接-48V。

l  摘机时，CNG1000-EM的M导线接地。

l  对方摘机时，CNG1000-EM的E导线检测到一个-48V电平。

l  对方挂机时，CNG1000-EM的E导线检测0电平。

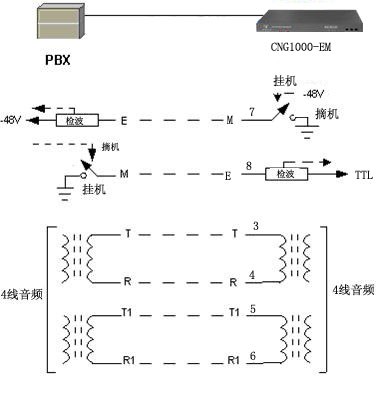

l  RJ45连接器的8、7、3、4、5、6针被使用，如下图所示。
