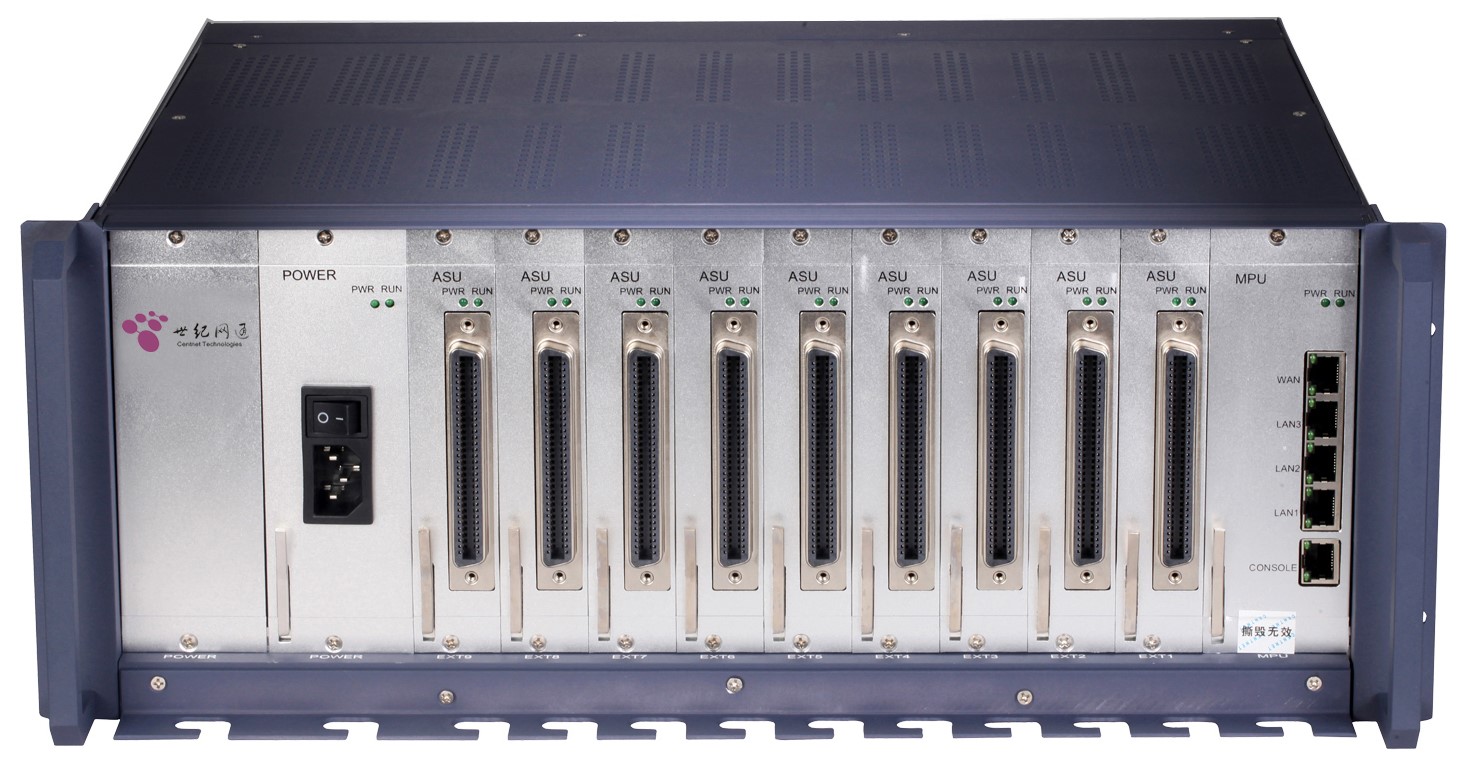

CNX3000 IP-PBX

设备用途 技术参数 应用案例

CNX3000可满足32~288路模拟用户接入,最大满足2000 IP用户接入。

该产品采用1024×1024无阻塞时分交换技术与NGN技术设计而成,具有高度集成化与宽窄带一体化。

产品可实现模拟电话与IP电话的混合组网:

l  可直接接入本地模拟用户。

l  可利用IP承载网络,通过CNG系列语音网关或其它语音网关接入IP用户。

l  可利用IP承载网络,接入CNI系列IP话机用户或其它IP话机。

l  可利用IP承载网络,接入固定或移动终端软电话。

产品可通过模拟或数字中继,以及SIP中继实现与PSTN或其它语音交换平台的对接。


基本语音业务

CNX3000支持基本语音通信,包括局内用户互通、基于窄带中继的互通和基于宽带中继的互通。

l  局内用户互通

CNX3000局内用户可以作为主叫或被叫相互进行语音通话,用户终端可以为设备支持的各种宽窄带终端。

l  基于窄带中继的互通

CNX3000可以通过PRISS7ISUP/TUP)、QSIGV5等数字中继及AT0模拟中继等与传统电话网络PSTNTDM PBX互通。局内用户可作为主叫或被叫与基于窄带中继的用户进行语音通话。

l  基于宽带中继的互通

CNX3000可以通过SIP中继与其它IP PBX或软交换系统互通,也可以通过SIP中继接入到IMS网络中。局内用户可作为主叫或者被叫与IP PBX、软交换系统或者IMS网络中的用户进行语音通话。


语音处理与编码

CNX3000的语音处理能力:

l  支持VADVoice Activity Detection)静音检测、压缩及舒适噪音(CNG)、回波抵消、增益调节、Jitter Buffer和丢包补偿(PLC)等技术,以提供高质量的语音服务。

l  支持TOSType of Service)和DSCPDifferentiated Services Code Point)以满足语音流优先。

CNX3000支G.711(A-Law / U-Law)、G.729a/b、G723等多种编解码格式;同时系统支持语音编解码切换,以更好地满足客户需求。


传真及MODEM业务

CNX3000支持T.30传真、T.38传真和G.711透明传输。

l  使用T.38格式传真时,传真机信号端到端时延不能超过3秒。

l  G.711语音编码方式下的语音通话,支持通过重协商到G.711下完成透传传真。

l  支持MODEM数据传输业务。



系统组成

参数

主控板(MPU

1~2

模拟用户板(ASU

0~9

模拟中继板(ATU

0~9

数字中继板(DTU

0~1

VOIP扣板(VOIP

1

录音板(GDSP

0~1

资源板(MRU

1

母板(MB

1

电源模块(PWR

1~2

机箱

1



接口

参数

模拟用户接口

0~288

模拟中继接口

0~144

IP中继(SIP

1024

SIP分机

2000

网络接口(RJ45

1WAN3LAN

维护串口(RS232

1



信令协议

参数

SIP

RFC3261RFC2327RFC3262RFC3264RFC3581RFC3515(向下兼容RFC2543

RTP/RTCP

RFC1889

网络协议

TCP/IPUDPRTP/RTCPARPPPPoEDHCPFTP/TFTPHTTPTelnetICMPDNSSDP

传真

T30T38



VOIP

参数

IP语音压缩通道

32/64/128

语音编码

G.711 A/UG.723.1G.729

回声抑制

G.165/G.168-2000 echo cancellation

QoS支持

语音优先标记(TOS)、动态抖动缓冲区(JITTER BUFFER)、语音侦测(VAD)、舒适背景噪音生成(CNG)、DiffServ



增值应用

参数

电话会议

最大支持10个会议厅,每会议厅最大支持30方参加

录音

最大支持128路录音资源(通话、会议、组呼、广播)

IVR功能

支持多级IVR

一号通

最大支持64个号码绑定



整机规格

参数

CNX3000机箱

标准4U442*372*178mm

平均故障间隔时间(MTBF

≥200000小时

电磁兼容性

参照GJB 367.1-87要求

电源

220VAC50Hz

最大功耗

180W

环境温度

0~45

环境湿度

20%~90%(无凝露)
